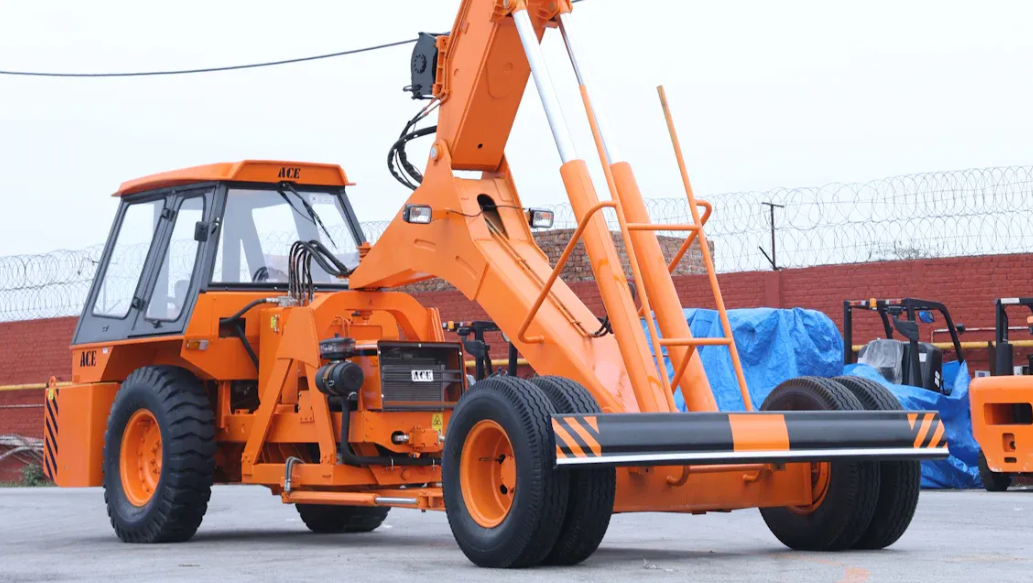

¿Qué es un boom de levantamiento de camiones de horquilla y cómo funciona?

Un boom de levantamiento de camiones de horquilla también se llama boom de la carretilla elevadora o boom de fama. Se conecta a su camión de montacargas y lo hace funcionar como una grúa. Puedes levantar y mover las cosas pesadas en lo alto. Puede alcanzar las cosas y poner cargas en plataformas o camiones. Cuando agrega un boom, su camión de montacargas se mantiene fácil de conducir. Ahora puede hacer nuevos trabajos de elevación. Puede usar un boom de elevación de camiones de horquilla en muchos lugares. Algunos ejemplos están a continuación:

Control de llave

• Un boom de levantamiento de camiones de horquilla hace que una carretilla elevadora funcione como una grúa. Le ayuda a levantar cosas pesadas o de forma extraña más alto y más lejos de lo que puede las horquillas normales.

• Hay dos tipos principales. Los auges telescópicos pueden extenderse para más alcance. Los auges no telescópicos levantan las cosas hacia arriba y son más estables.

• Siempre ponga el auge con fuerza y ​​siga las reglas de seguridad. Verifique el equipo, use equipo de seguridad y nunca levante más que el límite de peso.

• Los auges de la carretilla elevadora ayudan a ahorrar tiempo y dinero. Te permiten alcanzar más lejos y hacer más trabajos con una carretilla elevadora. También reducen el trabajo duro a mano.

• Solo las personas capacitadas deben usar auges de montacargas. Úselos en tierra plana y estable. Funcionan mejor por dentro o en pisos lisos . Las grúas son mejores para trabajos pesados ​​afuera.

Vista general de la boom de levantamiento de camiones de horquilla

Definición

Es posible que escuche a las personas llamar a esta herramienta como un boom de levantamiento de camiones de horquilla, boom de la carretilla elevadora o boom de fama. Cada nombre describe el mismo archivo adjunto. Lo conectas a tu camión de carretillas elevadoras para convertirlo en una máquina de elevación. Esta herramienta lo ayuda a recoger cargas que cuelgan de ganchos o cadenas. Puede mover elementos que sean demasiado grandes o incómodos para las horquillas de horquilla estándar. Los auges de la carretilla elevadora se destacan de otros archivos adjuntos debido a sus características especiales:

• Puede unir la pluma directamente al mástil de la carretilla elevadora o deslizarla sobre las horquillas existentes.

• Los auges montados en mástil le dan más potencia de elevación porque mantienen bajo el centro de gravedad.

• Algunos booms de montacargas tienen una longitud fija. Otros están telescópicos, por lo que puede ajustar el alcance. Los auges telescópicos a veces usan controles hidráulicos para cambios fáciles.

• Ciertos auges tienen puntos de pivote. Estos le permiten balancear las cargas de lado a lado, lo que le brinda un mejor control.

• Con estas características, su camión de montacargas funciona como una grúa móvil. Obtiene más alcance y flexibilidad que con accesorios regulares.

Función básica

Cuando usa un boom de elevación de camiones de horquilla, cambia la forma en que su camión de carretillas elevador maneja las cargas. Adjuntas la pluma deslizándola en las horquillas. Lo aseguras con alfileres detrás del talón de cada tenedor. Las cadenas de seguridad o los ganchos envuelven el carro de la horquilla. Los ganchos de agarre de bloqueo mantienen todo en su lugar. El gancho de elevación del boom tiene un pestillo de primavera. Este pestillo evita que las eslingas o las cadenas se escapen. Los auges telescópicos usan pines cargados de resorte y paradas internas. Estas características evitan que el boom se extienda demasiado.

Así es como se adjunta y usa un boom de la carretilla elevadora de manera segura:

1. Deslice el auge en las horquillas de la carretilla elevadora.

2. Pon el boom detrás del talón de las horquillas.

3. Asegure los pasadores de contención con horquillas o alfileres.

4. Envuelva cadenas de seguridad o ganchos alrededor del carro de la horquilla.

5. Bloquea las cadenas con ganchos de agarre.

6. Verifique el gancho de elevación para obtener un pestillo de resorte en funcionamiento.

7. Inspeccione todos los grilletes, ganchos y alfileres antes de levantar.

Utiliza un boom de elevación de camiones de horquilla para levantar cargas suspendidas o de gran tamaño. Puede alcanzar los obstáculos y colocar artículos en plataformas o camiones altos. Esta herramienta lo ayuda a manejar cargas que las horquillas de bifurcación regulares no pueden administrar. Obtiene más control y seguridad al mover artículos pesados. Los auges de la carretilla elevadora hacen que su camión de carretillas elevadoras sea más versátil y valiosa en muchos lugares de trabajo.

Tipos de boom de la carretilla elevadora

Telescópico

Los auges de la carretilla elevadora telescópica se utilizan en muchos sitios de trabajo. Estos brazos tienen partes que se deslizan entre sí. Puede hacerlos más largos o más cortos con controles hidráulicos. Este diseño lo ayuda a alcanzar más alto y más lejos que un camión de montacargas regular. Los auges telescópicos de la carretilla elevadora actúan como un mástil de la grúa en un camión de carretillas elevadoras. Puede poner cargas sobre cosas o en lugares altos. Algunos modelos, como el JLG 860SJ, pueden subir hasta 86 pies de altura y alcanzar 75 pies. Puede usar estos booms de montacargas afuera, incluso en terreno áspero . Muchos tienen neumáticos todo terreno y tracción en las cuatro ruedas. Los auges de la carretilla elevadora telescópica lo ayudan a elevar las cosas a los pisos superiores o a través de los huecos. A menudo se usan en almacenes y en sitios de construcción.

Consejo: los auges de la carretilla elevadora telescópica le permiten alcanzar cada vez más. Puede hacer trabajos que los camiones de montacargas regulares no pueden manejar.

No telescópico

Los auges de la carretilla elevadora no telescópica tienen un diseño simple. Tienen un mástil vertical que mueve las horquillas hacia arriba y hacia abajo. A veces, puede inclinar el mástil hacia adelante o hacia atrás. Estos brazos de montacargas no se extienden como los telescópicos. Los usas para levantar las cosas directamente y apilarlas. Los auges de la carretilla elevadora no telescópica son más estables porque son fuertes y resistentes. Verá estos booms de montacargas donde necesita levantar cargas justo en frente del camión de la carretilla elevadora. Son buenos para cargar y descargar cosas a nivel del suelo.

Usos comunes

Los auges de la carretilla elevadora se utilizan en muchas industrias. En la construcción, usa auges de montacargas para levantar vigas de acero, tuberías y bloques de concreto a pisos más altos o sobre cosas. En la fabricación, los auges de la carretilla elevadora ayudan a mover máquinas y equipos pesados ​​con cuidado. Los auges de la carretilla elevadora son comunes en los almacenes para mover grandes paletas y contenedores. Puede alcanzar estantes altos y puntos apretados a los que no pueden llegar los camiones de montacargas regulares. En industrias mineras y pesadas, los auges de la carretilla elevadora levantan y mueven equipos y materiales pesados. Los auges de la carretilla elevadora hacen que el trabajo sea más seguro y más fácil. Obtiene un mejor control y ahorra tiempo en su trabajo diario.

Operación y seguridad

Adjunto a la carretilla elevadora

Debes asegurarte de que la pluma esté bien unida antes de levantar. La mayoría de los auges de la carretilla elevadora se deslizan sobre las horquillas. Los alfileres pesados ​​bloquean el auge detrás del talón de cada horquilla. Las cadenas de seguridad envuelven el carro de la horquilla. Estas cadenas se conectan a los ganchos de agarre de bloqueo. Las cadenas evitan que el boom se mueva mientras trabaja. Algunos booms se unen directamente al mástil para obtener más estabilidad. Siempre verifique que cada pasador, cadena y gancho esté apretado. Mire el gancho de elevación para ver si funciona el pestillo de primavera. Este pestillo evita que las eslingas o las cadenas se caigan. Si usa un auge telescópico, verifique los pasadores de primavera y se detiene. Siga las instrucciones del fabricante para su accesorio para la carretilla elevadora. Una conexión apretada lo mantiene a salvo y protege su montacargas.

Consejo: siempre revise el boom de la carretilla elevadora antes de usarlo. Busque alfileres desgastados, cadenas sueltas o ganchos rotos.

Capacidad de carga

Necesita saber cuánto peso pueden levantar su carretilla elevadora y boom. La mayoría de las carretillas elevadoras de almacén elevan de 3.000 a 5,000 libras. Las carretillas elevadoras grandes al aire libre pueden levantar 15,000 libras o más. El centro de carga cambia cuánto puede levantar. Si el peso no está equilibrado, pierde la potencia de elevación y la estabilidad. Diferentes booms tienen diferentes clasificaciones de carga. Aquí hay una tabla con algunos ejemplos:

La mayoría de los brazos de montacargas pueden levantar entre 4.000 y 8,000 libras. Siempre mire la etiqueta de calificación antes de levantar cualquier cosa. Los sistemas hidráulicos alimentan la pluma y las piezas de elevación. La presión de fluido ayuda a que el auge aumente las cosas pesadas. La fuerza del sistema hidráulico cambia cuánto puede levantar. La carga máxima depende de la longitud de la pluma, el ángulo y la estabilidad. Los gráficos de fabricantes muestran límites de elevación seguros. Los controles hidráulicos lo ayudan a mover las cargas sin problemas y de manera segura. Si levanta demasiado o trabaja en terreno desigual, puede perder la estabilidad. Los sistemas hidráulicos le brindan potencia y control de elevación, pero debe pensar en el diseño y las condiciones de trabajo.

Precauciones de seguridad

Debe seguir las reglas de seguridad cuando use un boom de la carretilla elevadora. Los operadores necesitan capacitación y certificación. Debes saber cómo funcionan la carretilla elevadora y el auge. Siempre revise todo antes de comenzar. Mire el vehículo, los controles de auge, los dispositivos de seguridad y el soporte de tierra. Use un arnés y un cinturón para la protección de caídas. Manténgase al menos a 10 pies de distancia de las líneas eléctricas. Nunca use el boom como una grúa o supere los límites de peso. No mueva el elevador mientras esté arriba a menos que el fabricante diga que es seguro. Permanezca dentro de la plataforma de elevación. Nunca suba ni se siente en rieles o bordes. No apague las características de seguridad ni saltea los pasos de seguridad.

Aquí hay importantes pasos de seguridad:

1. Verifique la carretilla elevadora y el auge antes de cada uso.

2. Use equipo de seguridad como cascos, arneses y zapatos.

3. Siga los límites de peso para personas y materiales.

4. Trabaje en terreno plano y estable y use estabilizadores si es necesario.

5. Esté atento a las cosas sobre que te gustan las líneas eléctricas.

6. Muévase lenta y cuidadosamente para evitar sacudidas repentinas.

7. No trabaje con mal tiempo como el viento o la lluvia.

8. Nunca te saltes paradas de emergencia o barandas.

9. Siga las instrucciones del fabricante para su uso y cuidado.

10. Asegúrese de tener capacitación y certificación.

Debe seguir las reglas de seguridad en el trabajo. Escriba todas las inspecciones, capacitación y mantenimiento. Solo los operadores certificados que tienen al menos 18 años pueden usar una carretilla elevadora. Las etiquetas de calificación de la carretilla elevadora deben coincidir con la configuración de la carretilla elevadora. La protección de caída debe cumplir con las reglas de OSHA. Las plataformas deben tener límites de peso claros y seguir las reglas ANSI y OSHA. Revise su carretilla para que Boom y Boom todos los días. Retire el equipo inseguro de inmediato. Los empleadores deben mantener registros de capacitación y certificación. Volver a entrenar cada tres años o después de un accidente. Estas reglas lo mantienen a salvo y lo ayudan a seguir la ley.

Beneficios

Mayor alcance

Los auges de la carretilla elevadora ayudan a su montacargas a alcanzar más lejos. Puede levantar cosas más altas que los dientes de montacargas regulares. Puede obtener artículos de estantes altos y puntos apretados. Puedes mover cosas largas o grandes fácilmente. Los auges de la carretilla elevadora hacen que su montacargas funcione como una pequeña grúa. Puede cambiar el ángulo y cuánto se eleva. Esto le ayuda a trabajar de manera segura y rápida en lugares como almacenes o sitios de construcción.

Consejo: los auges de la carretilla elevadora le permiten alcanzar lugares que las carretillas elevadoras regulares no pueden. Puede almacenar más cosas y usar mejor su espacio.

Aquí hay una tabla que muestra cómo alcanzar más le ayuda a funcionar mejor:

Flexibilidad

Los auges de la carretilla elevadora hacen que su montacargas sea más útil. Puede cambiar el ángulo y la longitud de la pluma para diferentes trabajos. Puede levantar rollos largos, bobinas pesadas u otras formas. Puede elegir entre telescopio, pivote o auges de longitud fija. No necesita muchas máquinas para diferentes trabajos. Puede levantar cosas pesadas o de forma extraña en los sitios de construcción. Puedes mover los grandes losas de piedra en las tiendas. Puede manejar tuberías o paletas largas en almacenes. Booms de montacargas deja que tu carretilla elevadora haga lo que hace una grúa. Esto hace que el trabajo sea más seguro y más rápido.

• Puedes alcanzar las cosas en pequeños espacios y lugares altos.

• Puede mover cargas las carretillas elevadoras regulares que no pueden levantar.

• Puede cambiar de trabajo sin cambiar las máquinas.

• Puede hacer que el trabajo sea más seguro y usar menos trabajo manual.

Los auges de la carretilla elevadora lo ayudan a hacer muchos trabajos en diferentes lugares. Usted obtiene mejor alcance, control y seguridad. Esto le ahorra tiempo y dinero.

Rentabilidad

Los auges de la carretilla elevadora lo ayudan a ahorrar dinero. No necesitas comprar una grúa. Los auges de la carretilla elevadora cuestan menos y son más fáciles de cuidar. Necesita menos trabajadores, por lo que paga menos por la mano de obra. Las carretillas elevadoras se ajustan en espacios pequeños, por lo que no gastas equipos de movimiento de dinero extra. Los auges de la carretilla elevadora son buenos para trabajos de elevación pequeños o raros. Usted obtiene más uso de su carretilla elevadora. Los auges de la carretilla elevadora eléctrica ahorran dinero en combustible y reparaciones. Por ejemplo, las carretillas elevadoras eléctricas pueden costar $ 1,500 a $ 2,000 cada año. Las carretillas elevadoras de gas pueden costar $ 10,000 a $ 15,000 cada año. Puede comprar archivos adjuntos como palancas laterales y booms. Estos te ayudan a trabajar más rápido y más seguro. Pasas menos tiempo y te cansas menos, por lo que ahorras dinero y trabajas mejor.

Nota: Los auges de la carretilla elevadora lo ayudan a ahorrar dinero con precios más bajos, menos mano de obra y menos reparaciones. Puede planificar mejor su presupuesto y facilitar su trabajo.

Limitaciones y comparación

Restricciones

Debe seguir muchas reglas de seguridad cuando se usa un boom de la carretilla elevadora. OSHA establece reglas sobre dónde y cómo puede usar estas herramientas. Aquí hay algunas cosas importantes que debes hacer:

• Siempre use un arnés de seguridad y trabaje en terreno plano.

• Nunca levante más que el límite de peso. Esto evita que la carretilla elevadora se vuelva.

• Manténgase lejos de cosas como líneas eléctricas.

• Use un observador y hable claramente con su equipo.

• Verifique su carretilla de recuperación y boom antes de cada uso.

• Solo las personas con capacitación y un certificado pueden usar auges de montacargas.

• El montacargas y el boom deben tener etiquetas que muestren su peso total y cuánto pueden levantar.

• Necesita el permiso del fabricante antes de agregar un boom.

Estas reglas significan que no puede usar booms de montacargas en terreno lleno de baches o resbaladizos. Tampoco puede usarlas con cargas que no están equilibradas. Si el operador no está capacitado, no puede usar el boom. Seguir estas reglas mantiene a todos seguros.

Granilla elevadora vs. accesorios de la grúa

Quizás se pregunte cómo un boom de la carretilla elevadora es diferente de un accesorio de grúa. Las carretillas elevadoras con auges pueden levantar hasta 8,000 libras y alcanzar aproximadamente 12 pies de altura. Si hace que el boom sea más largo, no puede levantar tanto. Los auges de la carretilla elevadora no se mueven por sí mismas como lo hacen las grúas. Mueve la carga conduciendo la carretilla elevadora y elevando o bajando el mástil. Las grúas y los teleadores de telesportas pueden levantar cosas mucho más pesadas, a veces hasta 11,000 libras, y alcanzar más de 30 pies de altura. Las grúas funcionan mejor en un terreno áspero y pueden usar muchas herramientas como ganchos, cucharadas y cubos. Las grúas le dan más alcance y pueden hacer más trabajos, especialmente fuera o para trabajos pesados.

Nota: Los auges de la carretilla elevadora son buenos para lugares internos o seguros. Las grúas son mejores para trabajos grandes, pesados ​​y terreno áspero.

Boom de la carretilla elevadora vs. horquillas estándar

Un boom de la carretilla elevadora le permite levantar y mover más tipos de cargas que las horquillas estándar. Las horquillas estándar son las mejores para paletas y cajas con formas regulares. Si necesita levantar cosas largas, grandes o de forma extraña, un boom de la carretilla elevadora lo ayuda a hacerlo de manera segura y fácil. Puede usar otras herramientas hidráulicas, como cubos o frapple, con un boom de la carretilla elevadora. Esto hace que su montacargas sea más útil, pero también hace que las cosas sean más difíciles y cuesta más dinero. Necesita capacitación adicional y debe seguir más reglas de seguridad.

Obtiene más formas de usar su carretilla elevadora con archivos adjuntos, pero también debe pensar en los pasos de seguridad adicionales y los costos más altos.

Un boom de elevación de camiones de horquilla convierte su montacargas en una poderosa herramienta de elevación. Obtienes más alcance y flexibilidad para trabajos difíciles. Siempre concéntrese en la seguridad y la capacitación adecuada. Antes de usar un boom, revise su equipo y área de trabajo. Asegúrese de que el boom se adapte a su carretilla elevadora y nunca exceda los límites de peso.

• Operadores de trenes en uso de apego y peligros.

• Inspeccione el equipo y los accesorios antes de cada elevador.

• Use la protección contra caídas y manténgase alejado de las líneas eléctricas.

Manténgase alerta y siga las prácticas seguras para protegerse a sí mismo y a su equipo.

Preguntas frecuentes

¿Cuál es la diferencia entre un auge de la carretilla elevadora y una bifurcación de carretillas elevadoras estándar?

Un boom de la carretilla elevadora le permite levantar cargas largas, pesadas o de forma extraña. Las horquillas estándar funcionan mejor para paletas y cajas. Utiliza un boom para trabajos que necesitan un alcance adicional o un levantamiento especial.

¿Cómo se adjunta un auge de elevación a su montacargas?

Deslizas el boom sobre las horquillas. Lo bloqueas con alfileres y aseguras cadenas alrededor del carro. Siempre revise cada parte antes de levantar cualquier cosa.

¿Puedes usar un boom de carretillas elevadoras al aire libre?

Puede usar un boom de carretillas elevadoras al aire libre si el suelo es plano y estable. Los auges telescópicos funcionan bien en terreno áspero. Siga siempre las reglas de seguridad y consulte su equipo.

¿Qué equipo de seguridad necesita al usar un boom de la carretilla elevadora?

Necesitas un sombrero duro, zapatos de seguridad y un arnés. Debe verificar su carretilla de recuperación y boom antes de cada uso. Solo los operadores capacitados deben usar el equipo.

¿Cómo sabes el límite de peso para tu boom de la carretilla elevadora?

Mire la etiqueta de calificación en su montacargas y boom. La tabla del fabricante muestra el límite de elevación seguro. Nunca levante más que la capacidad nominal.
